電爐變壓器是借助于電磁感應，以相同頻率，在兩個或更多的繞組之間變換電壓或電流的

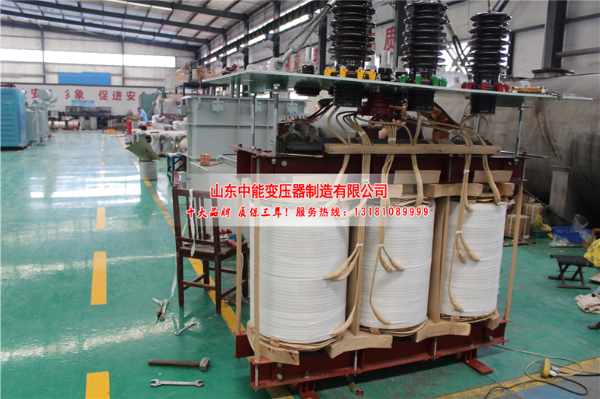

                                                    一種靜止電氣設備。SG、SBK型三相干式變壓器，變壓器的鐵芯和繞組等構成的器身，均不浸

                                                     在絕緣液全介質(變壓器油)中，而是和空氣直接接觸，利用空氣對流進行散熱。電爐變壓器，

                                                     是整流設備中重要組成部份(屬干式變壓器)，它和種整流裝置組成整流電路系統。為實現把交

                                                   流電變?yōu)橹绷麟?，整流變壓器首先將交流電網的電壓變換成一定大小及相數的電壓，再經過整流

                                                  裝置(整流器)，輸出給直流拖動齊備。

　　技術參數：

　　相數單相三相

　　容量0.25KVA-200KV0.5KVA-1000KVA

　　輸入電壓1φ220V/110V1￠/3φ220V/380V

　　輸出電壓1140V 660V 380V 220V 127V 110V 100V 48V 36V 24V 12V 6.3V

　　輸出電壓準確性±1%

　　電壓變動率≤1.5%

　　輸出波形失真度無失真(與輸入波形比較)

　　絕緣等級F級、H級、HC級可供選擇(常規為H級)耐溫180°

　　工作效率自耦式≥99% 感應式(隔離式)≥95%

　　適用頻率50/60Hz

　　聯接方式Y(jié)/??任益組合(自耦/隔離變壓器)

　　過載能力允許超過1.2倍額定負載工作4小時(可長期滿載)

　　噪聲≤35dB(一公尺內)

　　溫升≤60℃

　　絕緣電阻≥150MΩ

　　抗電強度3000VAC/1min

　　設計壽命20年

　　工作環境溫度：-20~+45℃ 濕度：≤95%RH不結露

　　工作場所無腐蝕性氣體及導電粉塵

　　冷卻方式:干式風冷
